Армирование дома из газобетона: кладка, перемычки и армопояса

Где нужно армирование и что оно делает

Газобетон хорошо работает на сжатие, но растягивающие усилия воспринимает хуже. Они появляются возле проёмов, при температурных и влажностных деформациях, неравномерных перемещениях основания. Армирование кладки ограничивает трещинообразование в предусмотренных проектом зонах. Оно не исправляет просадку фундамента и не делает любую стену пригодной для произвольной нагрузки.

Схему усиления выбирают для конкретного дома: учитывают длину и высоту стен, расположение проёмов, опирание перекрытий, характеристики блоков и основания. В рабочих чертежах должны быть обозначены ряды армирования, сечения, нахлёсты и окончания стержней. Указание «армировать через несколько рядов» без узлов недостаточно для приёмки.

Обычно отдельно рассматривают нижние ряды кладки, подоконные участки, длинные стены, зоны опирания перемычек и сопряжения конструкций. Периодичность усиления берут из проекта и применимой инструкции производителя блоков. Универсальное правило для всех домов, всех сеток и всех марок газобетона здесь не работает.

Обычная перфорированная монтажная лента не становится расчётным армированием только потому, что её удобно раскатать. Равным образом нельзя заменить сталь композитным стержнем одинакового диаметра без проверки его свойств и работы узла.

Чем армопояс отличается от армирования ряда

Армированный пояс — отдельный железобетонный элемент. Он воспринимает и распределяет нагрузки от конструкций, расположенных выше, и помогает обеспечить пространственную работу здания. Тонкая сетка в клеевом шве не выполняет его функцию. Нужны ли пояс под конкретное перекрытие и пояс под кровлю, определяют конструктивной схемой дома.

Для пояса используют съёмную опалубку или предусмотренные системой U-блоки. Сам U-блок — форма для размещения бетона и арматуры, а не готовая несущая перемычка. Расчётное сечение железобетона, каркас, защитный слой и опорные узлы должны сохраняться после размещения утеплителя. Нельзя сузить бетонную часть «на глаз», чтобы поместить больше теплоизоляции.

На наружной стене пояс требует отдельного теплотехнического решения. Железобетон проводит тепло иначе, чем газобетон; непродуманный узел может стать мостиком холода. Утепление подбирают вместе с фасадной системой, а не назначают одной толщиной для любого региона и любого блока.

До заливки проверяют непрерывность каркаса в углах, положение закладных, фиксаторы защитного слоя и крепление опалубки. Арматура не должна лежать непосредственно на дне формы. После бетонирования обеспечивают уход за бетоном; срок передачи нагрузки зависит от достигнутой прочности и проекта, а не только от количества прошедших дней.

Проёмы, перемычки и вертикальное усиление

Оконный проём разрывает сплошную стену. В его углах возникают концентрации напряжений, поэтому подоконный участок и зоны опирания перемычки проверяют отдельно. Подоконное армирование заводят в простенки на длину, принятую для выбранной системы. Оно не должно заканчиваться точно у края окна.

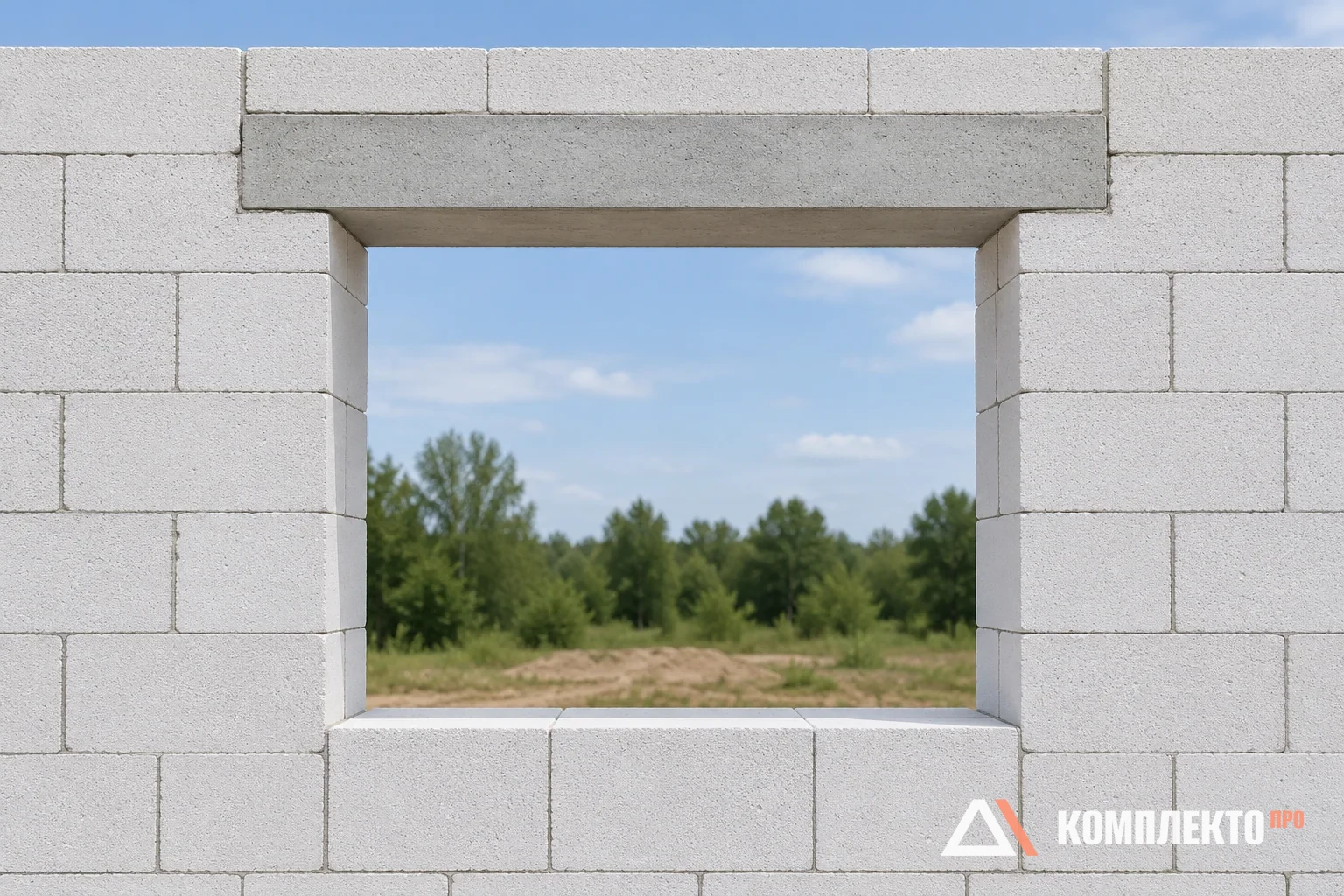

Над проёмом нагрузку воспринимает перемычка. Возможны заводские армированные изделия, монолитное решение и другие предусмотренные проектом конструкции. Для каждой проверяют допустимый пролёт, нагрузку, длину опирания, ориентацию и условия монтажа. Надпись на изделии и схема установки важнее внешнего сходства с обычным газоблоком.

Если перемычку бетонируют на месте, временные подпорки и опалубку снимают после достижения требуемой прочности. Оконная рама не служит опорой для кладки. Нельзя передавать на неё вес стены или замуровывать монтажный зазор без учёта проектного примыкания.

Вертикальное усиление рассматривают для особых схем: нагруженных узких простенков, высоких участков, больших проёмов, сейсмических воздействий. Наличие двух этажей само по себе не задаёт одинаковое количество вертикальных стержней во всех стенах. Место сердечника, его связь с фундаментом и поясами, сечение и заполнение разрабатывают совместно.

Перед изменением размера окна следует проверить весь узел. Увеличение проёма меняет ширину простенков и нагрузку на перемычку. Простой перенос арматуры на новое место не равнозначен пересчёту конструкции.

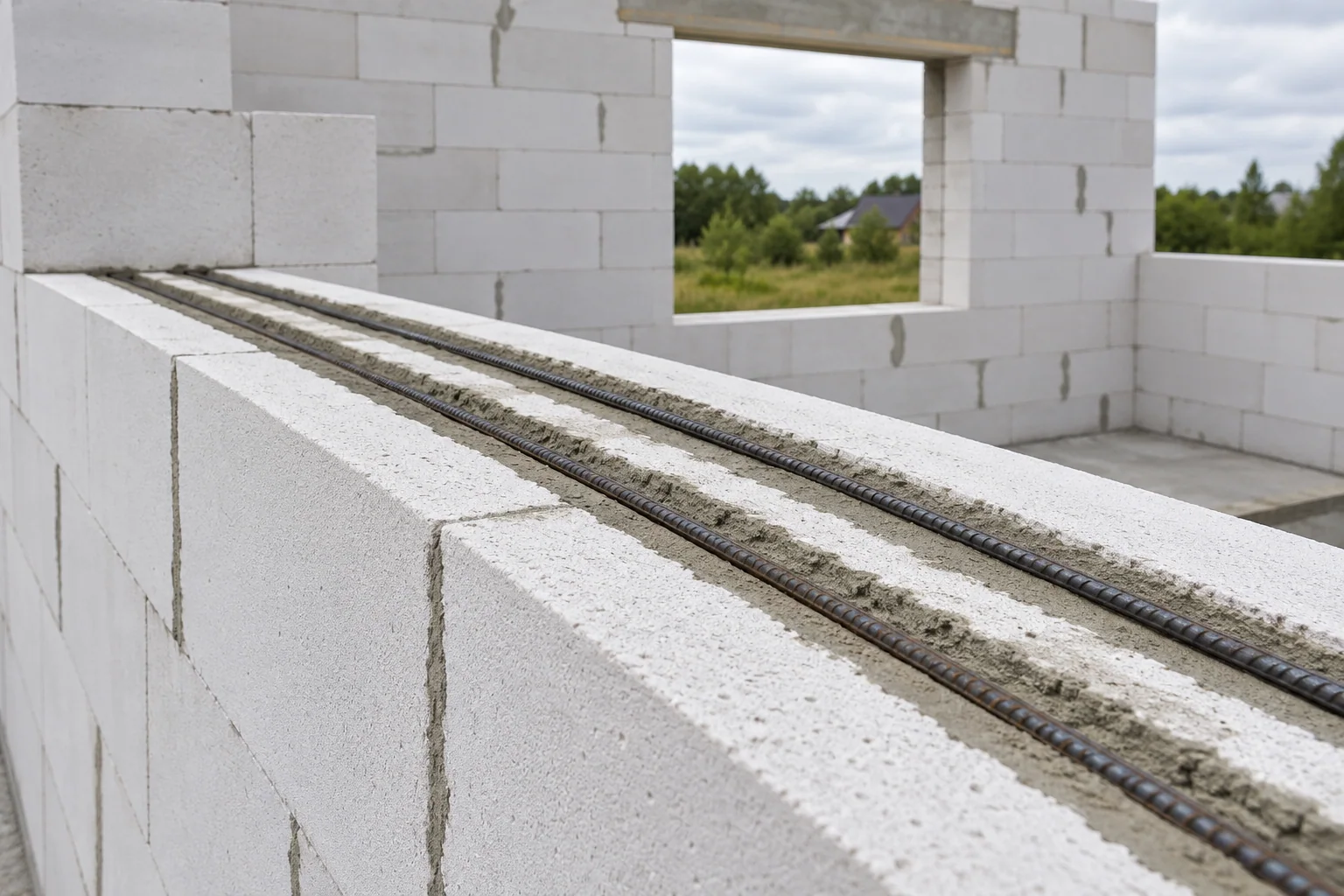

Как выполняют армирование в штробах

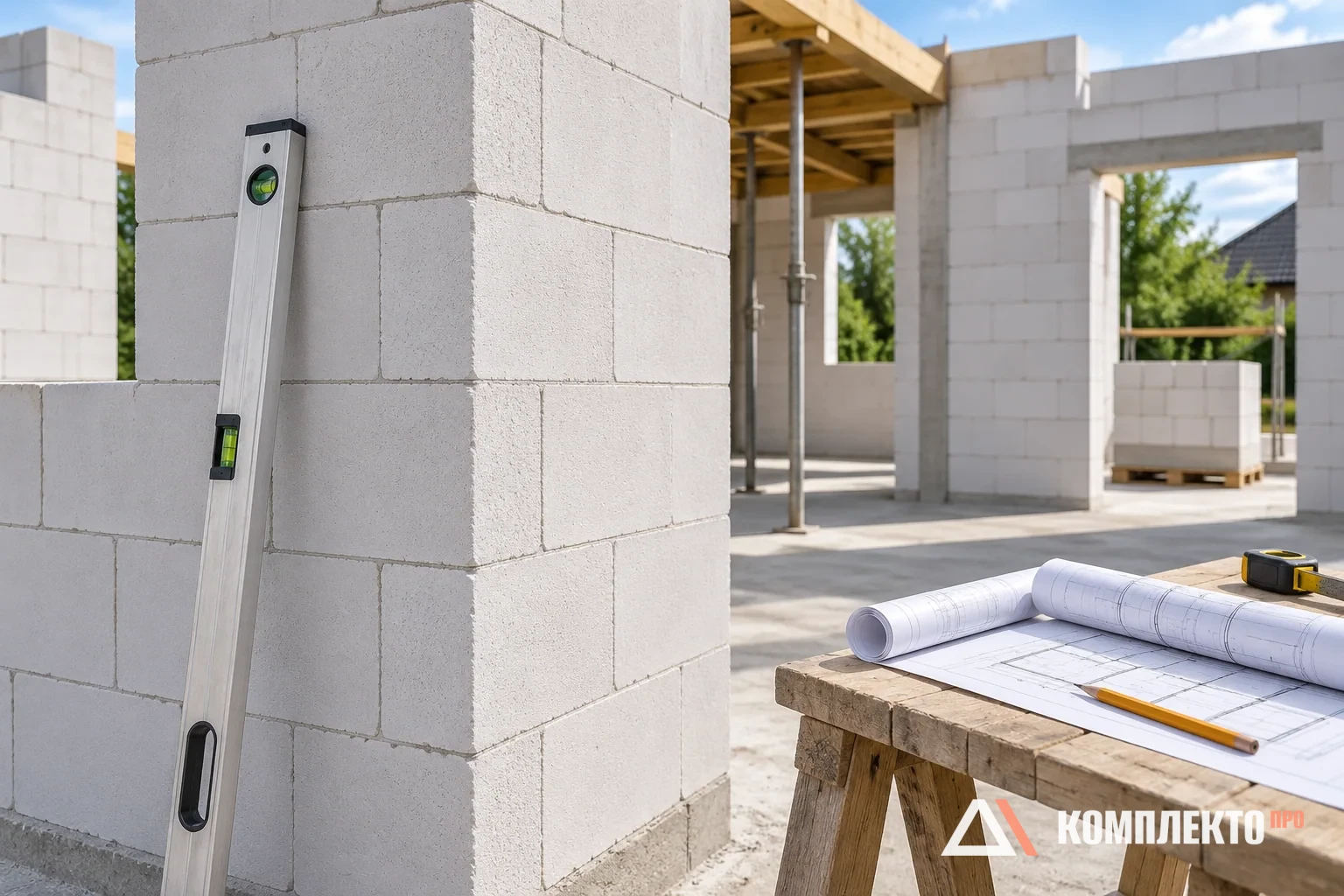

Работу начинают с проверки ряда: блоки должны стоять ровно, верхняя поверхность — быть подготовленной для следующего шва. Штробы размечают по чертежу, сохраняя проектное расстояние до края блока. Произвольное приближение арматуры к наружной поверхности увеличивает риск повреждения кромки и ухудшает защиту стержня.

1. Нарезают штробы нужного положения и размера. Углы и сопряжения выполняют по схеме армирования, без случайных обрывов.

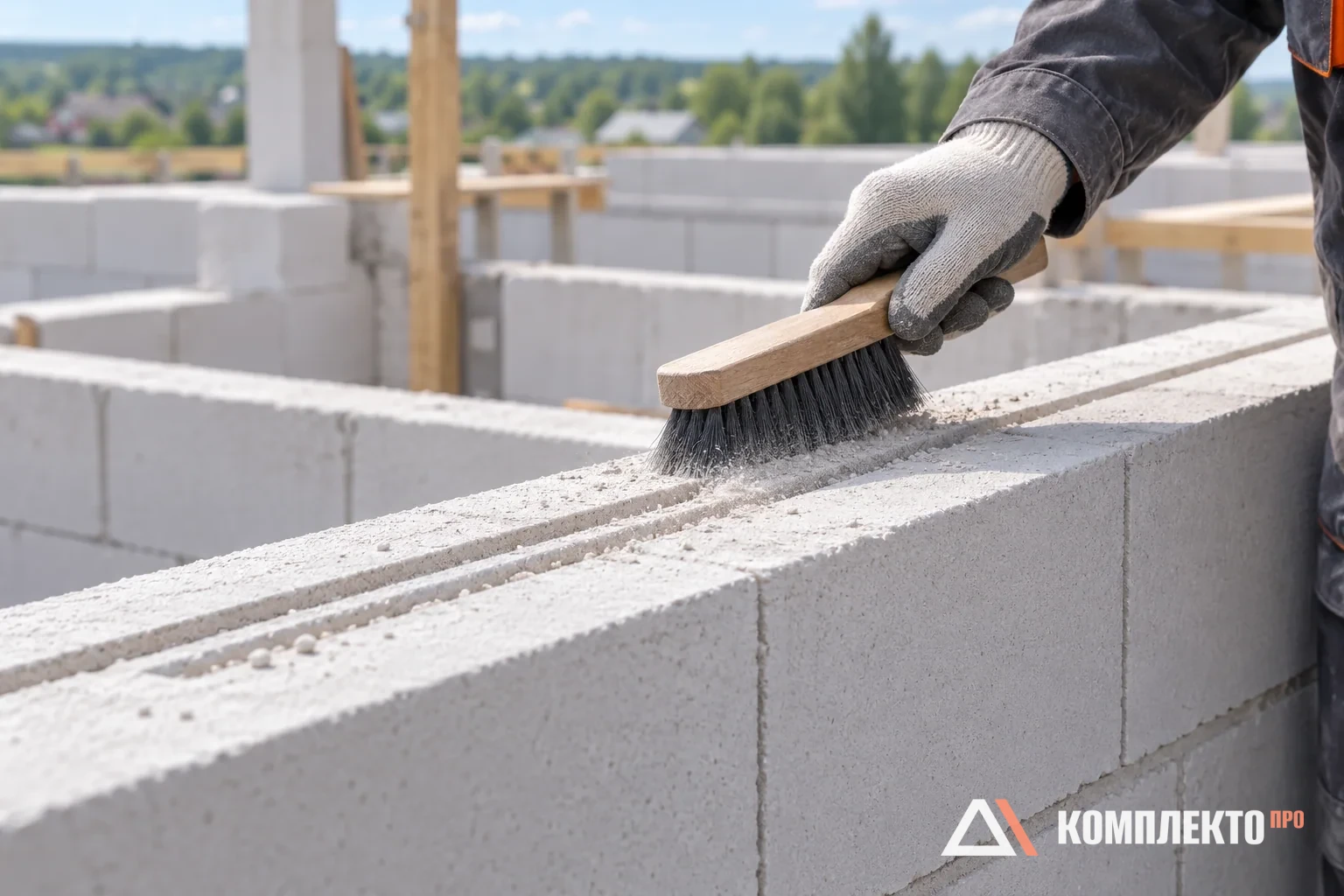

2. Удаляют пыль щёткой и пылесосом. Запылённая поверхность мешает сцеплению заполнения с основанием.
3. Готовят раствор, указанный в системе. Соблюдают количество воды, время перемешивания и срок использования смеси.
4. Заполняют штробу и устанавливают стержень так, чтобы раствор окружал его со всех сторон.
5. Выполняют проектные соединения и нахлёсты, затем полностью укрывают арматуру и выравнивают поверхность.
6. Фиксируют скрытую работу до начала следующего ряда.

Порядок увлажнения газобетона и подготовки основания зависит от состава и инструкции изготовителя. Нельзя заменять специальный раствор случайной смесью или добавлять воду в уже начавший схватываться состав. Стержень, уложенный в пустую канавку и лишь замазанный сверху, не получает нормального контакта по периметру.

При сеточном армировании последовательность другая: сетка должна разместиться в предусмотренном растворе без увеличения тонкого шва сверх требований системы. Загибы, складки и участки сухого контакта блоков недопустимы. Сетка для отделочного штукатурного слоя и сетка для кладки имеют разные назначения.

Работы при низкой температуре ведут только в пределах условий применяемой технологии. Зимний клей не разрешает укладывать блоки на снег или лёд. До продолжения кладки защищают верх стены от осадков и проверяют состояние незавершённых участков.

Что проверить заказчику до закрытия работ

Лучший момент контроля — пока усиление видно. Попросите показать чертёж именно этого участка и сопоставьте с ним количество стержней, марку материала, положение армирования и соединения. Фотография готовой стены не подтверждает, что под следующим рядом действительно выполнен нужный узел.

• Есть схема расположения армирования, а замены согласованы проектировщиком.
• Штробы очищены, стержни окружены раствором, нахлёсты и углы выполнены по чертежу.
• У перемычек выдержаны опорные участки, временные подпорки стоят по инструкции.
• У армопояса сохранены защитный слой бетона и положение каркаса; утеплитель не уменьшил несущую часть произвольно.
• Скрытые работы сфотографированы с привязкой к плану и приняты до закрытия.

Если трещина уже появилась, добавление сетки в штукатурку не устраняет причину её движения. Сначала выясняют, ограничена ли проблема отделкой или затрагивает кладку, растёт ли раскрытие и связана ли она с основанием, проёмом либо опиранием. Решение о ремонте принимают после обследования, а не по одному снимку.

Стоимость усиления складывается не только из цены арматуры. В смете должны присутствовать подготовка штроб, раствор, соединения, работа с проёмами, опалубка и бетонирование поясов. Сравнивать предложения разумно по одинаковым чертежам: сокращённый состав работ может выглядеть дешевле при другом результате.
