УШП под дом из газобетона: устройство, проект, стоимость и контроль

Что такое УШП и когда её рассматривают для газобетонного дома

Утеплённая шведская плита — система малозаглубленного фундамента. В ней несущая плита и рёбра работают совместно с подготовленным основанием; теплоизоляция располагается под конструкцией и у наружного края. Инженерные вводы и отопительные контуры предусматривают до бетонирования. Поэтому УШП нельзя описать просто как «обычная плита, под которую положили пенопласт».

Для газобетонного дома важно ограничить деформации основания и правильно передать нагрузки от наружных и внутренних несущих стен. Жёсткость плиты сама по себе не устраняет слабый грунт или неравномерно уплотнённую подсыпку. Размеры, армирование и расположение рёбер назначают по расчёту всего основания и здания.

Рассматривать такую схему разумно, когда нужен дом без подвала, планировка первого этажа достаточно определена, заказчику подходит небольшая высота пола над участком и водяное напольное отопление. Она может применяться для различных стеновых материалов, в том числе газобетона, если проект подтверждает работоспособность.

Не существует единого ограничения «до определённой массы дома», которое заменяет расчёт. У двух зданий с одинаковым весом могут отличаться расположение несущих стен, нагрузки на отдельные участки, грунты и пролёты. Утверждение, что одна стандартная плита подходит любому одноэтажному коттеджу, недостаточно для выбора.

УШП даёт возможность получить несколько согласованных результатов за один цикл: фундамент, наружное утепление его края, основание пола и встроенные контуры отопления. Обратная сторона — высокая цена изменения решений после заливки. Перенести санитарный узел или прорезать новый канал в несущей плите существенно сложнее, чем изменить схему на бумаге.

Если нужен полноценный подвал, высокий цоколь, сложное примыкание к склону либо ещё не определено положение инженерного оборудования, сначала сравните другие конструктивные схемы. УШП — один из вариантов, а не обязательный признак современного или энергоэффективного дома.

Какие исходные данные нужны до выбора фундамента

Начинают с инженерно-геологических данных участка и топографических отметок. Проектировщику необходимо понимать состав и свойства грунтов, их неоднородность, уровень и возможные изменения грунтовых вод, наличие насыпных слоёв и особенности рельефа. Утверждения «сухой участок» или «сосед уже построился» не заменяют эти сведения.

Из проекта дома передают план несущих стен, этажность, перекрытия, кровлю, лестницу, тяжёлое оборудование и планировочные нагрузки. Особенно важно заранее обозначить печь, камин, массивные перегородки и оборудование, которое создаёт локальное усилие. Нельзя располагать их произвольно только потому, что под всем домом есть бетон.

Руководство ТЕХНОНИКОЛЬ по проектированию УШП рассматривает малоэтажные жилые здания с преимущественно статическими нагрузками. В области его применения отдельно оговорены ограничения для особых инженерно-геологических условий. Готовую схему нельзя механически переносить на просадочные, вечномёрзлые или другие специфические основания.

На участке с перепадом высот оценивают не только объём подсыпки, но и её устойчивость, закрепление границ, дренирование и влияние на соседнюю территорию. Иногда подготовка площадки делает другой тип фундамента экономичнее. На водонасыщенном участке потребуется осмысленный водоотвод: наличие дренажной трубы ещё не означает, что воде есть куда уходить.

В рабочем проекте должны быть понятны отметки, сечения, рёбра, армирование, бетон, утеплитель, слои основания, гидроизоляционные решения и все вводы. План фундамента сверяют с архитектурой и инженерными системами. Выход канализации в удобной для монтажника точке может оказаться внутри будущей двери или кухни.

Перед заказом зафиксируйте сценарий эксплуатации: постоянное отопление, зимние отъезды, сезонное проживание или консервация недостроя. Тепловой режим влияет на оценку морозного пучения и теплозащиту основания. Решение для постоянно отапливаемого дома нельзя без проверки считать равноценным для неотапливаемой коробки зимой.

Запросите у исполнителя перечень исходных данных и границ расчёта. Полезный результат — не только красивый разрез, но и ведомость материалов, согласованные узлы и порядок контроля. Если условия участка изменились после земляных работ, изменения рассматривают до продолжения подготовки, а не скрывают новым слоем песка.

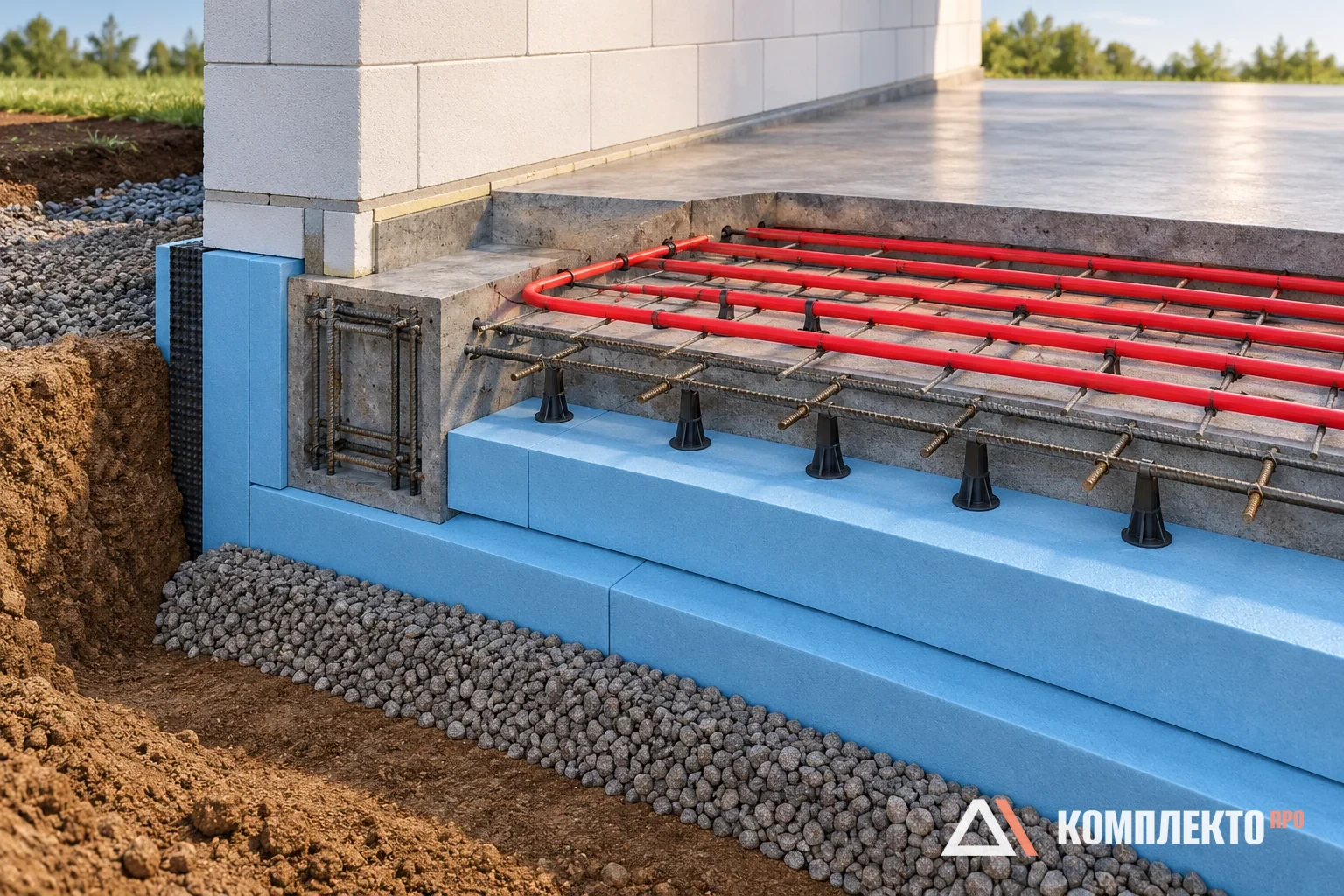

Слои УШП и требования к теплоизоляции

Последовательность слоёв зависит от проектной системы. Обычно снизу находятся подготовленное естественное основание и уплотнённые минеральные слои, выше — предусмотренные разделительные и защитные материалы, жёсткая теплоизоляция и железобетонная конструкция. В плите размещают отопительные контуры, а трубы наружных сетей и вводы проводят по согласованным трассам.

Нельзя назначить толщину каждого слоя по универсальной таблице для всех домов. Насыпной материал выбирают по свойствам и задачам подготовки, толщину и способ уплотнения — по проекту. Геотекстиль используют там, где нужно разделять слои или выполнять другую предусмотренную функцию; он не делает слабое основание автоматически пригодным.

Теплоизоляция под несущей конструкцией воспринимает длительную нагрузку. Для неё важно проверить не только теплопроводность и кратковременную прочность при сжатии, но и деформационное поведение при длительном воздействии. Номинальная прочность образца при определённой деформации не равна разрешённому рабочему давлению под любой плитой.

В системе ТЕХНОНИКОЛЬ применяется специализированный XPS CARBON ECO SP. При замене продукта нужно сопоставлять характеристики и область применения, а не только цвет и толщину. Обычный фасадный утеплитель не является автоматическим аналогом материала, рассчитанного для фундамента.

Плиты теплоизоляции укладывают по ровному подготовленному основанию, без недопустимых пустот и шатания. Раскладку, соединение слоёв и обработку стыков выполняют по выбранной системе. До бетонирования проверяют целостность и фиксацию торцевых элементов: давление смеси не должно раскрыть опалубку или сместить утеплитель.

По периметру важно согласовать теплоизоляцию фундамента с цоколем и стеной. Разрыв между ними способен создать холодную зону. Отдельно прорабатывают входные двери, террасы, крыльцо и примыкание отмостки: наружные конструкции не должны произвольно связываться с плитой и передавать ей неучтённые усилия.

Гидроизоляцию и защиту от влаги выбирают по условиям грунта и проекту. XPS мало впитывает воду, но его наличие само по себе не заменяет решение по капиллярной влаге, проходкам и водоотводу. Точно так же гидроизоляционная плёнка не заменяет основание нужной плотности.

Для владельца удобен простой документ — схема слоёв с названиями конкретных материалов и их функциями. Она помогает сравнить предложения и проверить, не исчез ли из сметы нужный слой между проектированием и поставкой. Все согласованные замены лучше занести в документацию до монтажа.

Подготовка площадки и основания: скрытый этап с большим влиянием

После разбивки осей снимают предусмотренный проектом непригодный грунт и формируют подготовленную площадку. Состав работ зависит от фактических условий. Если при разработке обнаружились торф, мусор, вода или отличающиеся грунты, исполнитель должен сообщить об этом до закрытия основания.

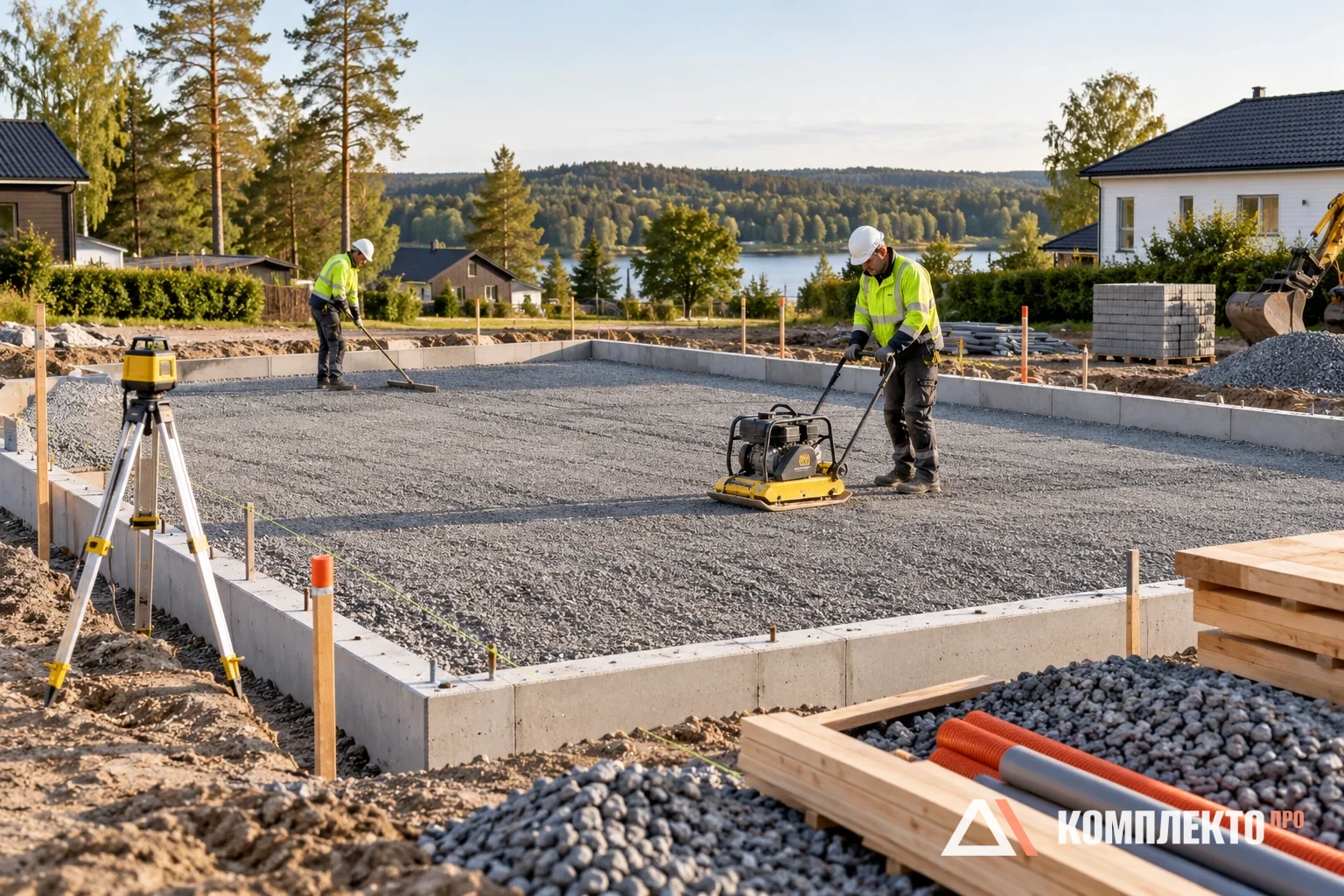

Насыпную подготовку выполняют послойно. Для выбранного материала, оборудования и требуемого результата задают технологию укладки, толщину прохода и режим уплотнения. Большую толщину рыхлого песка нельзя считать уплотнённой только потому, что сверху несколько раз прошла виброплита. Результат проверяют предусмотренным способом, а не исключительно по следам обуви.

Одновременно контролируют отметки и ровность. Локальная яма под теплоизоляцией создаёт неподдерживаемый участок, бугор — неравномерное опирание. Подсыпка должна сохранять проектную геометрию после монтажа труб и перемещения людей. Места траншей и проходок требуют такого же внимания, как основное поле.

Водоотвод организуют так, чтобы осадки не размывали подготовку. Рабочий котлован нельзя оставлять заполненным водой, а затем закрывать следующий слой поверх размытых участков. После сильного дождя состояние основания проверяют повторно. При необходимости повреждённые зоны восстанавливают по согласованной технологии.

Дренаж назначают с учётом гидрогеологии, рельефа и возможности отвода. Проверяют отметки, направление стока, фильтрующие материалы, доступ к ревизиям и место выпуска. Ошибка в выпуске способна превратить дренажную систему в заполненную водой трубу вокруг дома. Ливневая вода с кровли и дренаж основания решают разные задачи; их объединение требует обоснованного решения.

До монтажа теплоизоляции фиксируют готовность основания и положение коммуникаций. Здесь полезна приёмка с участием специалиста: после заливки плиты качество подсыпки уже нельзя увидеть. Сохраните результаты контроля, фотографии слоёв, отметки и сведения об использованных материалах.

Экономия на этом этапе обманчива. Добавление арматуры сверху не исправляет плохую подготовку снизу. Если подрядчик предлагает компенсировать неизвестный грунт «усиленной плитой», попросите расчётное объяснение и сравнение с подготовкой основания, предусмотренной проектом.

Армирование и тёплый пол: две разные системы внутри плиты

Арматура обеспечивает работу железобетонной конструкции, а трубы тёплого пола передают тепло в помещение. Их нельзя взаимозаменять или размещать исключительно ради удобства монтажа. Положение арматуры, её класс, соединения, защитный слой, усиления рёбер и проёмов определяются рабочими чертежами.

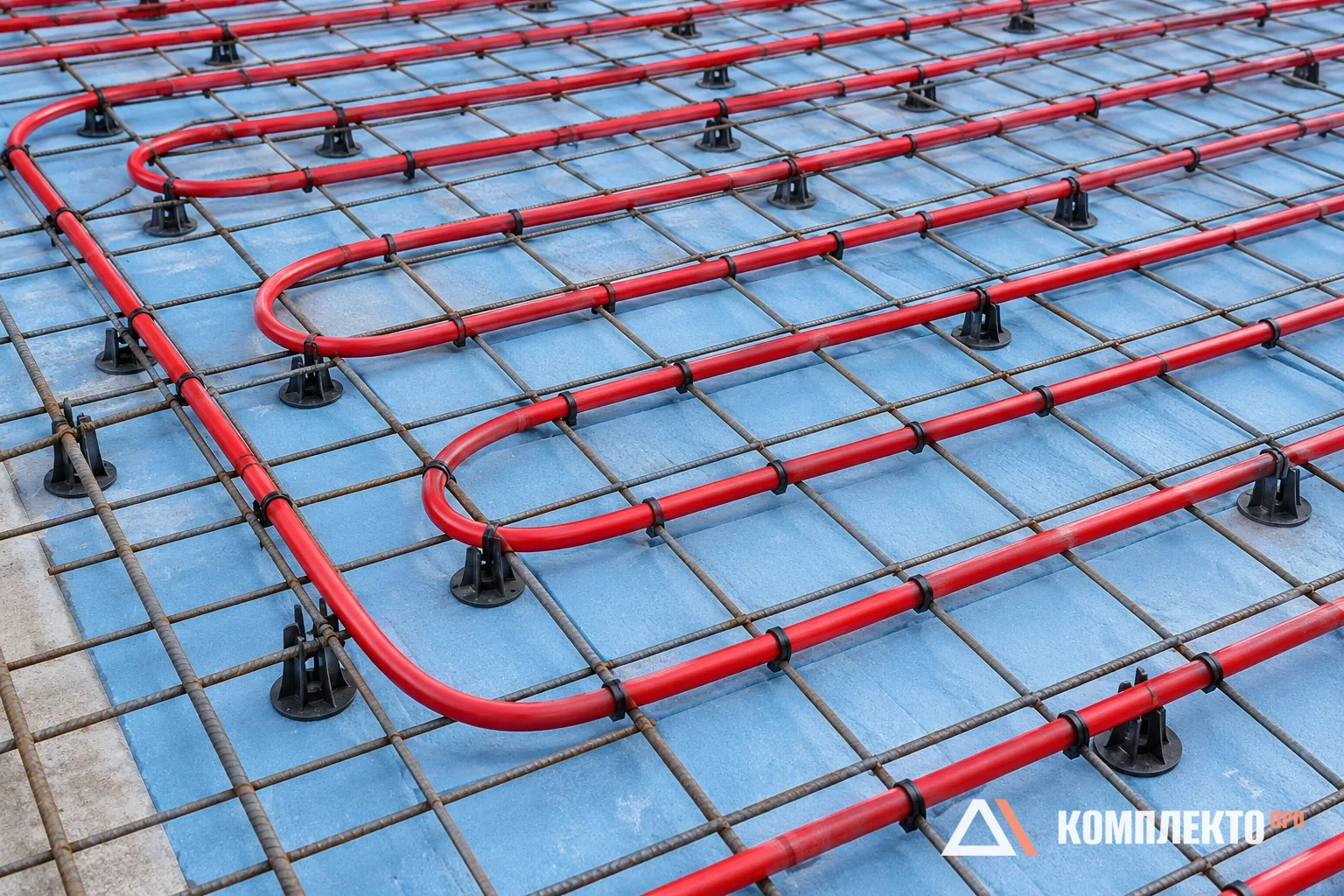

Каркасы и сетки фиксируют на подходящих опорах. Арматура не должна лежать прямо на утеплителе, если проектом предусмотрен защитный слой бетона. Фиксаторы выбирают так, чтобы они сохраняли положение при передвижении монтажников и подаче смеси. Случайные обломки блока, деревянные бруски и непрочные подкладки не заменяют предусмотренное решение.

Трубы отопления раскладывают по плану, связанному с теплопотерями помещений, напольным покрытием и расположением стационарных предметов. Проверяют длину и схему контуров, радиусы изгиба, выходы к коллектору и возможность регулирования. Одинаковый шаг во всех помещениях без расчёта не гарантирует комфортной температуры.

До бетонирования выполняют испытания системы в соответствии с проектом и требованиями производителя труб. Фиксируют результат, положение контуров и отсутствие повреждений. Режим, в котором трубы находятся во время заливки, также определяют заранее. Самовольный выбор испытательного давления недопустим: оно должно соответствовать системе и программе проверки.

Раскладка не должна создавать неучтённые скопления труб или мешать уплотнению бетона. У выходов, переходов и других чувствительных мест предусматривают защиту. Подготовьте схему с привязками: позже она понадобится при установке перегородок, креплении оборудования и сверлении пола.

Тепловая инерция бетонной плиты делает отопление плавным, но одновременно замедляет реакцию на быстрое изменение уставки. Для постоянного проживания это может быть удобно; для коротких зимних приездов режим прогрева нужно оценить отдельно. УШП не отменяет расчёта мощности отопления и потерь через стены, окна, кровлю и вентиляцию.

Важно согласовать финишное покрытие пола. Его тепловое сопротивление и ограничения температуры влияют на работу отопления. Решение о толстом деревянном покрытии после устройства системы может потребовать пересмотра режима. Эти параметры лучше обсудить до раскладки труб.

Коммуникации и ремонтопригодность: решить до бетона

В УШП заранее определяют ввод водоснабжения, канализацию, электрические и другие предусмотренные коммуникации. Для канализации особенно важны отметки, уклоны, диаметры, направление соединений и доступные точки обслуживания. Перенос санитарного прибора может оказаться не простым смещением трубы, а изменением всей трассы.

Уточните расположение оборудования технического помещения: коллектора, водоподготовки, источника тепла, распределительного щита и вводов. Выходы должны совпасть с реальной планировкой, а не только со схематичным квадратиком на плане. Учтите отделку стен, открывание дверей и пространство для обслуживания.

Гильзы, защитные оболочки и проходки выполняют по проектным узлам. Их задача — обеспечить требуемую защиту и возможность предусмотренного движения или замены, но сама по себе широкая гильза не гарантирует, что любую трубу получится легко вытянуть спустя годы. Возможность замены зависит от длины, изгибов и доступности концов.

Перед закрытием проверяют герметичность и проходимость смонтированных сетей, защищают выходы от попадания мусора и бетона. После монтажа фотографируют трубы с масштабной привязкой к осям. Полезно иметь не только общий снимок, но и план, на котором видно, где проходят участки под будущими стенами.

Ремонт встроенных коммуникаций возможен в разных формах: локальное вскрытие, устройство обходного участка либо замена доступной линии. Но нельзя обещать одинаковую ремонтопригодность всех сетей. Вскрытие несущей плиты требует понимания её армирования и расположения труб; начинать его по случайному месту утечки опасно для самой конструкции.

Практический способ снизить будущие сложности — уменьшить число недоступных соединений, обеспечить ревизии, согласовать трассы и сохранить исполнительную документацию. Предусмотренные резервные вводы иногда полезны, но их количество и расположение определяют по реальным потребностям, а не делают множество отверстий «на всякий случай».

Если планировка дома ещё меняется, завершите координацию до фундамента. На этой стадии перенос кухни или санузла — изменение чертежей. После бетонирования тот же перенос может затронуть конструкцию, гидроизоляцию и уже работающие инженерные системы.

Бетонирование, уход и зимние условия

Перед заказом смеси проверяют комплектность скрытых работ: основание, теплоизоляцию, опалубку, арматуру, проходки и отопление. Подтверждают геометрию, отметки и готовность подъезда. Работы планируют так, чтобы поставка бетона, распределение, уплотнение и выравнивание проходили согласованно.

Характеристики бетона принимают по проекту. Кроме класса прочности учитываются другие заданные показатели и условия укладки. На площадке проверяют документы поставки и соответствие смеси заказу. Добавлять воду для восстановления удобоукладываемости без предусмотренной технологии нельзя: это изменяет состав и свойства материала.

При подаче смеси берегут трубы и фиксированное положение арматуры, следят за заполнением рёбер и труднодоступных зон. Способ уплотнения выбирают с учётом геометрии и оборудования. Поверхность выводят в заданную отметку; требование к ровности согласуют с последующим покрытием пола.

Уход начинается сразу после укладки. Необходимо ограничить потерю воды, защитить поверхность от повреждений и обеспечить температурные условия для твердения. В рекомендациях ТЕХНОНИКОЛЬ отдельно подчёркнуты уход за свежим бетоном и недопустимость добавления воды для восстановления подвижности.

Разрешение ходить по поверхности, снимать элементы опалубки, складировать блоки и нагружать плиту стенами — разные вопросы. Их решают по достигнутой прочности и проектным требованиям. Формула «прошла неделя, значит можно всё» не учитывает температуру, состав смеси и требуемую нагрузку.

Зимнее строительство требует заранее разработанной технологии: подготовки основания без промёрзших включений, защиты смеси, поддержания температуры, контроля твердения и предусмотренного ухода. Одна противоморозная добавка не заменяет весь комплекс. Смета должна учитывать необходимые мероприятия, энергоснабжение и резерв на изменение погоды.

Летом тоже возможны проблемы: ветер и жара ускоряют испарение, а внезапный дождь повреждает незащищённую поверхность. Поэтому план ухода нужен в любой сезон. Ответственного за него назначают до начала заливки, а не после ухода бетонщиков.

Запуск напольного отопления выполняют по программе, согласованной с готовностью конструкции и отделочных слоёв. Резко прогревать свежую плиту ради ускорения всех работ не следует. Порядок первого пуска и дальнейшей регулировки должен быть передан владельцу вместе с документацией.

Сколько стоит УШП и как сравнивать её с лентой

Цена УШП зависит от пятна здания, конфигурации, нагрузок, свойств грунта, рельефа, объёма подготовки, инженерных систем и доступности участка. Два предложения «за квадратный метр» могут отличаться тем, включены ли земляные работы, вывоз грунта, дренаж, вводы, тёплый пол, коллектор, техника и контроль.

Сравнение с ленточным фундаментом нужно доводить до одинаковой готовности первого этажа. К ленте часто потребуется добавить отдельное устройство пола, его утепление, подготовку и отопительные контуры. С другой стороны, преимущества определённой ленты на конкретном участке нельзя игнорировать ради красивой общей комплектации УШП.

Для понимания расчёта рассмотрим условную смету на пятно 100 м². Количества и ставки ниже выбраны как учебные входные данные. Это не рыночные цены на октябрь 2026 года, не проект расхода материалов и не предложение «Комплекто». Для реального дома количества берут из рабочей документации, ставки — из актуальных предложений поставщиков и подрядчиков.

В этом примере удельная сумма равна 20 515 ₽/м², но переносить её на участок нельзя: она получена из произвольно выбранных условий. Значение примера — в прозрачности состава и арифметики. Если исключить из таблицы подготовку и инженерные материалы, итог станет ниже, но готовность основания будет другой.

Уточняйте, учтены ли доставка, разгрузка, налоги, подача бетона, простой техники, вывоз грунта, временный подъезд и зимние мероприятия. Отдельно проверяйте дренаж и наружные сети: они могут считаться самостоятельным договором. Резерв не должен скрывать известные, но намеренно не включённые работы.

Стоимость владения тоже не сводится к цене фундамента. Теплопотери пола, ремонтопригодность сетей, доступ к обслуживанию и качество исполнения имеют значение. Но обещать фиксированную окупаемость УШП без сравнения двух конкретных проектов и режима отопления нельзя.

Приёмка, эксплуатация и ответы на частые вопросы

Приёмку делят на этапы, чтобы не оценивать скрытые работы по одной фотографии готового бетона. До заливки должны быть проверены основание, коммуникации, теплоизоляция и арматура. После неё контролируют геометрию, состояние поверхности, результаты предусмотренного контроля бетона и сохранность инженерных систем.

• Сверьте размеры, оси и отметки с рабочими чертежами.
• Получите документы на материалы и подтверждения проведённых проверок.
• Сохраните акты скрытых работ и исполнительные схемы труб, вводов и арматурных зон.
• Зафиксируйте дефекты с указанием их места и согласуйте способ устранения.
• Уточните условия дальнейшего нагружения, первого пуска отопления и зимней консервации.

В эксплуатации следят за водоотводом, состоянием наружной защиты цоколя и работой отопления. Повреждения покрытия торцевой теплоизоляции устраняют, не оставляя материал надолго под внешним воздействием. После благоустройства проверяют, не изменилось ли направление поверхностного стока к дому.

Планируя тяжёлую перегородку, печь или новое отверстие в полу, сначала находят проект и исполнительные схемы. Отсутствие видимых труб сверху не означает, что их нет внутри. Сверление, штробление и локальный демонтаж несущей плиты требуют предварительной оценки.

Можно ли сделать УШП без тёплого пола? Возможно проектировать утеплённую плитную конструкцию с иной системой отопления, но её состав и экономику нужно описывать точно. Нельзя считать её полностью одинаковой комплектацией с системой, где отопительные контуры уже встроены.

Нужен ли отдельный черновой пол? Это зависит от требуемых отметок, ровности и состава финишного покрытия. Заявление «пол полностью готов» должно быть связано с конкретными требованиями: основание под плитку, тонкое покрытие и чувствительный к влажности материал принимают по разным условиям.

Можно ли оставить плиту зимовать? Консервацию рассматривают по проекту и фактической готовности. Условия неотапливаемой плиты отличаются от условий законченного отапливаемого дома. Нужно решить защиту от воды, морозного воздействия и сохранность труб; просто выключить отопление не всегда достаточно.

Подходит ли УШП для двухэтажного газобетонного дома? Вопрос решается расчётом нагрузок, основания и конструкции. Этажность не является единственным критерием, а универсальный размер рёбер или арматуры для всех двухэтажных домов назначить нельзя.

Что делать при трещине? Сначала определить её расположение, глубину, развитие и возможную причину. Поверхностный усадочный дефект и повреждение, связанное с работой основания, требуют разных решений. Если причина неясна, нужен осмотр специалиста до косметической заделки.

Выбор УШП становится обоснованным, когда есть данные участка, согласованный проект дома и сравнимая смета. Для обсуждения решения подготовьте планировку, информацию о грунтах, предполагаемый режим проживания и перечень инженерных систем. Тогда можно оценить преимущества технологии именно для вашего газобетонного дома.
