Коротко
- Армопояс — железобетонная балка по периметру стен, которая связывает кладку в жёсткий контур.
- Его задача — разложить точечные нагрузки от плит, балок и мауэрлата на большую площадь газобетона.
- По расположению различают цокольный, межэтажный и подкровельный (мауэрлатный) пояса.
- Устраивают тремя способами: съёмная опалубка, доборные блоки-лотки, готовые U-блоки.
- Класс бетона, диаметр арматуры, высоту и ширину пояса задаёт проект — типовые значения из интернета без расчёта применять нельзя.
Что такое армопояс и зачем он нужен
Армопояс — это монолитная железобетонная балка, которую укладывают по верху стен, обычно по всему периметру и под внутренними несущими стенами. Внутри балки — пространственный арматурный каркас, снаружи — бетон, который защищает металл от коррозии и передаёт усилия на кладку.
Причина, по которой пояс нужен именно газобетону, — в свойствах материала. Ячеистый бетон хорошо работает на сжатие и плохо — на растяжение и изгиб. Пока на стену давит равномерная нагрузка сверху, всё в порядке. Но стоит поставить на кладку плиту перекрытия, стальную балку или прогон под мауэрлат, как под опорой появляется сосредоточенное усилие, с которым газобетонный блок сам по себе справляется плохо.
Пояс решает четыре задачи:
- Распределяет нагрузку. Давление от опоры расходится по длине балки, а не приходит в одну точку кладки.
- Связывает стены. Пояс работает как обвязка: стены получают общую жёсткость, дом лучше сопротивляется неравномерным осадкам и ветровым нагрузкам.
- Компенсирует температурно-усадочные деформации. Газобетон меняет размеры при изменении влажности и температуры, и жёсткий контур не даёт трещинам раскрываться.
- Даёт надёжное основание для крепежа. Мауэрлат, обвязка каркаса, тяжёлые кронштейны надёжнее фиксировать в бетоне, чем в блоке.
Ключ «пояс жесткости» здесь описывает ровно эту функцию: пояс не несёт стены, он объединяет их в единую пространственную систему.
Какие бывают виды армопояса
На газобетонных стенах применяют три основных решения.
Монолитный железобетонный пояс
Классический вариант: опалубка по периметру стен, арматурный каркас, заливка бетоном. Даёт максимальную жёсткость и предсказуемую работу всей конструкции. Это решение по умолчанию для домов с плитами перекрытия.

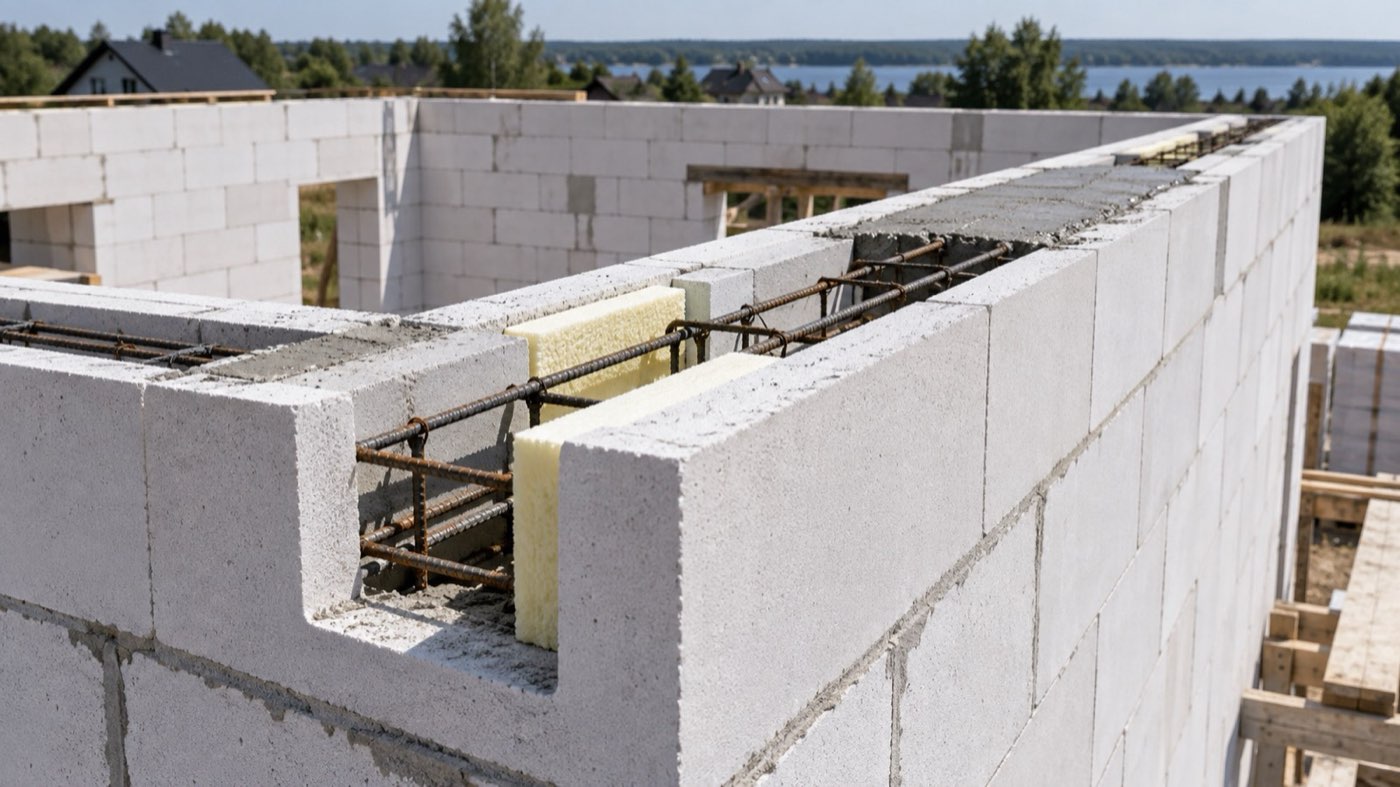

Пояс в U-блоках или лотковых блоках
Готовые Г-образные блоки из газобетона или керамзитобетона укладывают по верху стены как несъёмную опалубку. Внутрь ставят каркас и укладывают утеплитель, затем заливают бетон. Снаружи такой пояс уже имеет готовую поверхность, совпадающую с кладкой.
Армирование кладки в штробах
Это не армопояс в полном смысле, а пояс усиления: в штробы по верху кладки укладывают арматуру и заполняют раствором. Такое решение защищает от температурно-усадочных трещин, но не заменяет монолитную балку под опорами перекрытий.
Типы армопоясов по местоположению
Цокольный пояс
Устраивают по верху фундамента или цоколя, перед началом кладки газобетона. Он выравнивает основание, связывает отдельные участки фундамента и принимает первые равномерные нагрузки от стены. Заодно служит гидравлическим барьером между кладкой и фундаментом — при обязательной гидроизоляции между ними.

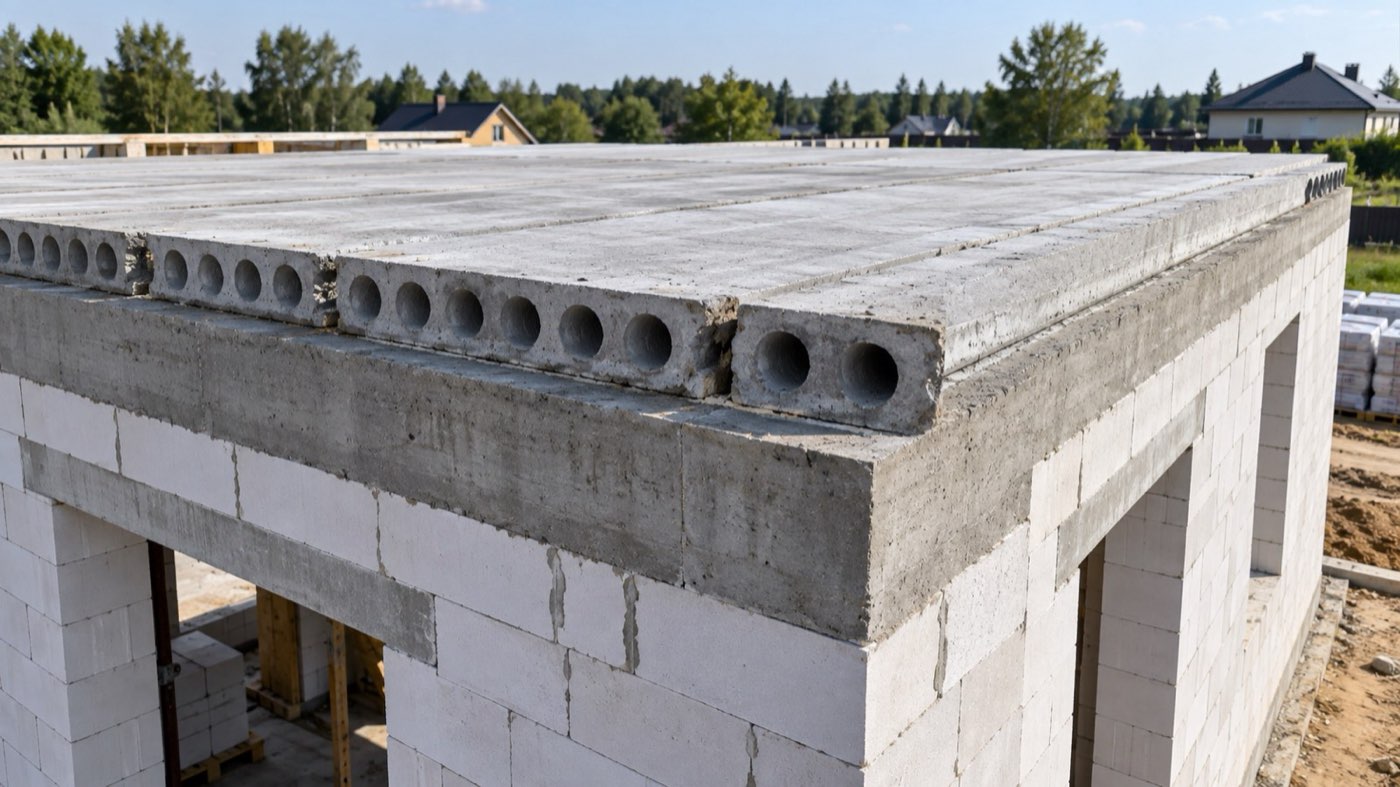

Межэтажный пояс
Нужен там, где на стены опираются плиты перекрытия или балки второго этажа. Это самый нагруженный пояс в доме: он принимает вес перекрытия и передаёт его на кладку по всей длине.
Подкровельный, или мауэрлатный, пояс
Располагается по верху последнего этажа. Его задача — дать кровле жёсткое основание: мауэрлат крепится анкерами к бетону, а не к газобетону. Пояс также связывает стены по периметру, чтобы распор от стропильной системы не «разъезжался» в стороны.
Варианты устройства: опалубка, доборные блоки, U-блоки
| Решение | Как устроено | Плюсы | Минусы | Когда выбирают |
|---|---|---|---|---|
| Съёмная опалубка | Щиты по двум сторонам стены, стяжки и подкосы, каркас внутри, заливка бетоном | Дешевле в материале, гибкая геометрия, привычная технология | Больше ручного труда, нужна разборка, риск выдавливания щитов и потери бетона | Сложная геометрия стен, крупный объём, ограниченный бюджет на материалы |
| Доборные блоки-лотки | Рядовые блоки с вырезанным лотком либо доборные элементы | Используются остатки кладки, материал уже на площадке | Трудоёмко, геометрия лотка зависит от аккуратности, стенки могут оказаться тонкими | Небольшие объёмы, когда U-блоков нет в наличии |
| Готовые U-блоки | Заводской Г-образный блок как несъёмная опалубка, внутри каркас и утеплитель | Быстрый монтаж, ровная наружная поверхность, удобно размещать утеплитель | Выше цена материала, нужен подбор блока под толщину стены | Дома с последующей отделкой фасада, когда важна скорость |
Тонкости армопояса на газобетонных стенах
На кирпичной или бетонной стене армопояс — рядовая операция. С газобетоном есть три момента, которые стоит держать в голове.
Опирание. Плиты и балки опирают на пояс, а не на кладку напрямую. Глубина опирания и необходимость опорных подушек определяются проектом — здесь экономия на узле обходится дороже всего.
Влажность. Газобетон впитывает воду из свежего бетона. Перед заливкой кладку в зоне контакта полезно увлажнить, а сам бетон защищать от быстрого высыхания — иначе бетон недоберёт прочность, а кладка получит лишнюю влагу.
Мостик холода. Бетон проводит тепло значительно лучше газобетона. Голый пояс по наружной стене становится полосой, через которую уходит тепло и выпадает конденсат. Именно поэтому утепление пояса — не украшение, а часть конструкции.
Если вы только выбираете технологию для будущего дома, начните со статьи как правильно построить дом из газоблока — там разобраны правила кладки, от которых зависит и работа пояса.

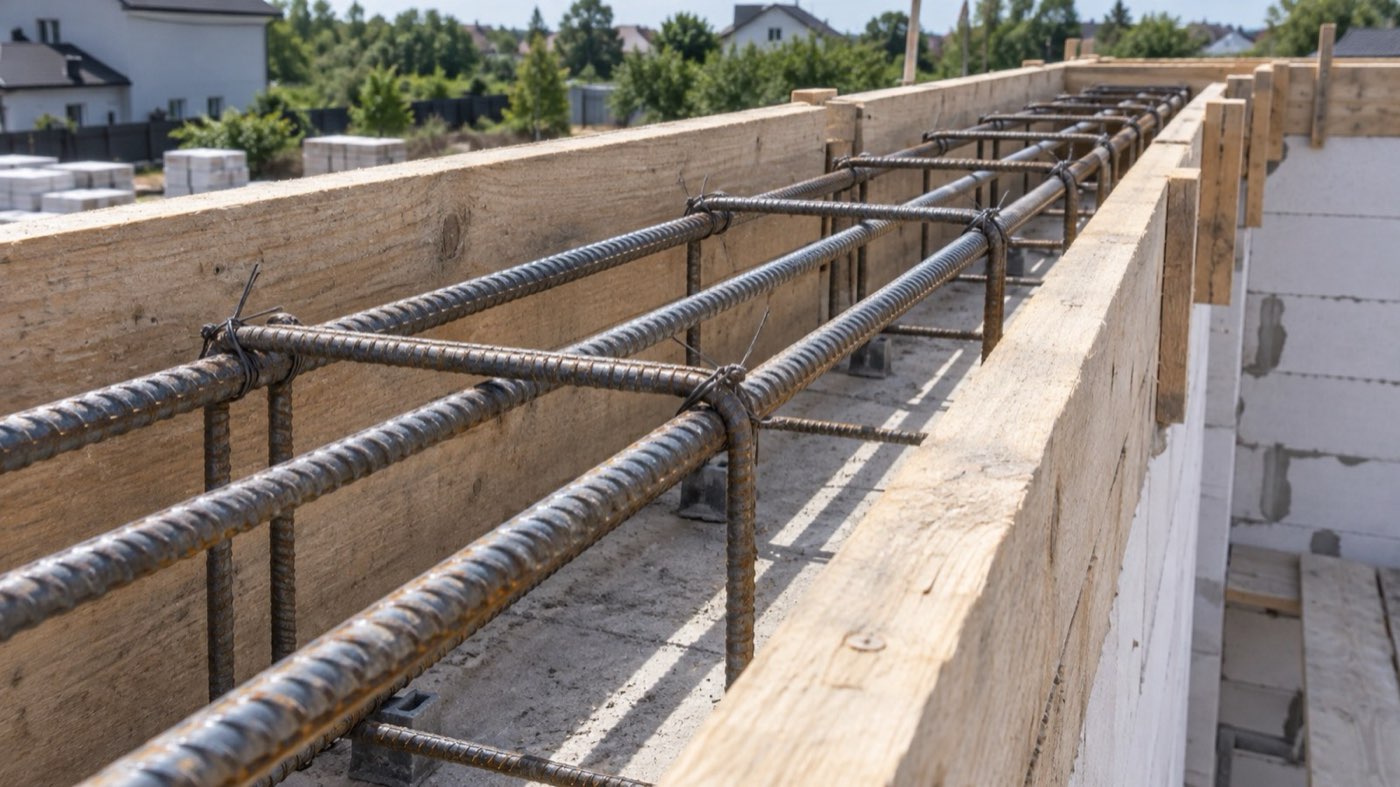

Армирование
Работу пояса определяет каркас. Он состоит из продольной (рабочей) арматуры, которая воспринимает растяжение, и поперечной — хомутов, которые держат продольные стержни в проектном положении и не дают сечению «раскрыться».
Что важно на этапе вязки:
- Пространственный каркас, а не плоский. Один ряд стержней в плоскости стены работает хуже, чем объёмный каркас с хомутами.
- Защитный слой бетона. Арматура не должна касаться опалубки: без защитного слоя металл корродирует. Конкретную толщину слоя задаёт проект.
- Связка вместо сварки. Термомеханически упрочнённую арматуру вяжут проволокой. Сварка для неё недопустима — это указание производителя арматуры, а не рекомендация.
- Усиление углов и пересечений. Углы — место концентрации усилий, здесь каркас делают непрерывным с загибом стержней, а не «встык».
- Перепуск стыков. Если стержень наращивают, перепуск выполняют с запасом по длине — по проекту.
Выбор бетона и арматуры
Класс бетона и класс арматуры — расчётные параметры. В проекте их указывают вместе с маркой по морозостойкости и водонепроницаемости, если пояс работает в условиях наружного контакта.
На практике в малоэтажном строительстве для поясов применяют бетон класса B15 и выше и арматуру класса A500C. Это распространённая практика, но не норма: брать значения из статьи и переносить в стройку без проверки расчётом нельзя.
Отдельно про подачу и укладку:
- Бетон лучше заказывать готовым — на объекте сложно выдержать стабильное водоцементное отношение при ручном замесе.
- Заливать пояс по всему периметру желательно в один приём: тогда балка работает как единое целое.
- Свежий бетон нужно уплотнять — без этого в толще остаются пустоты, особенно в углах и под закладными.
Пошаговая инструкция: как сделать армопояс по газобетону
- Разметка и подготовка. По верху кладки размечают линию пояса, убирают пыль и остатки раствора, выставляют горизонталь.

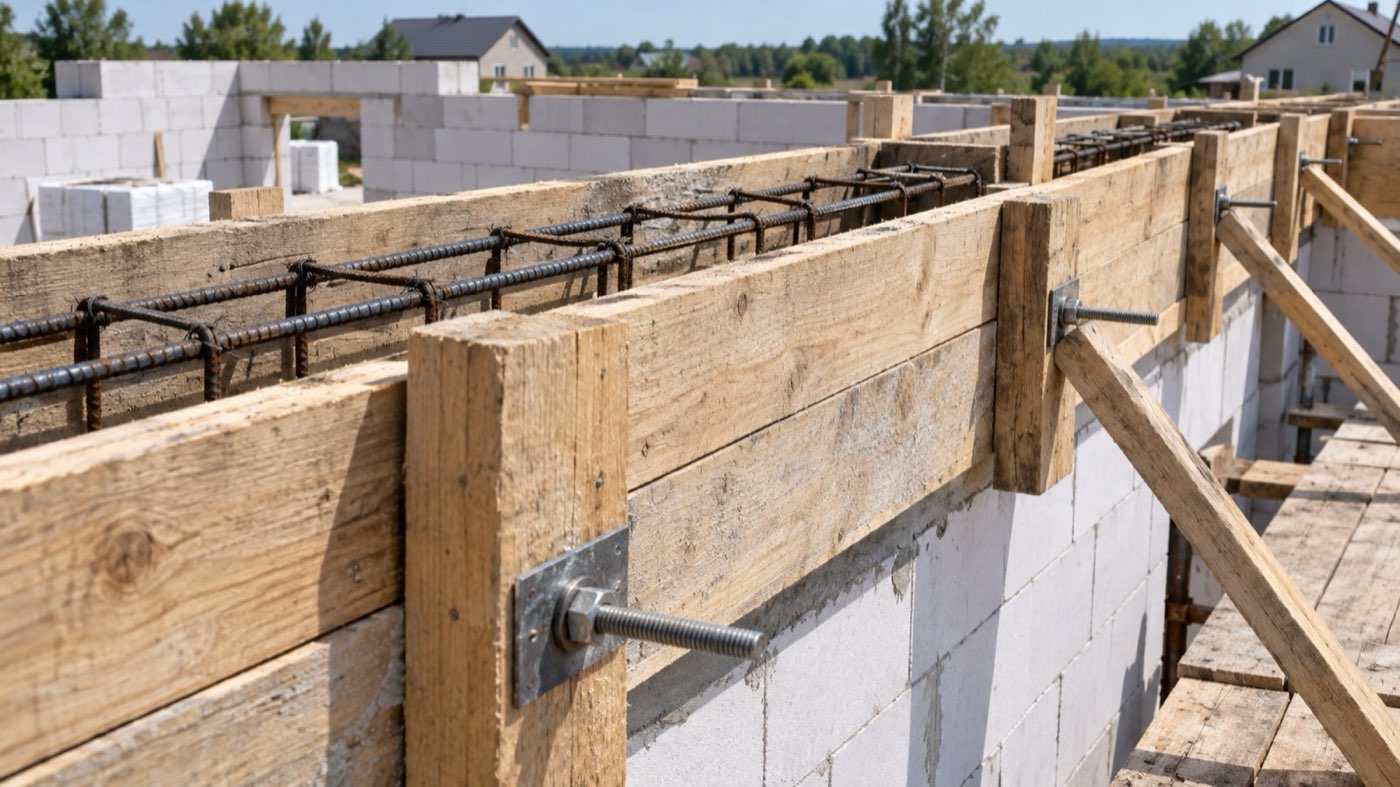

- Монтаж опалубки или U-блоков. Щиты крепят к газобетону так, чтобы их не выдавило давлением бетона: с упором в кладку, стяжками и подкосами. У U-блоков проверяют опирание и перевязку с кладкой.
- Утепление. Утеплитель ставят с наружной стороны, внутрь опалубки, ещё до бетонирования. В U-блоках вкладыш размещают в лотке.
- Вязка и установка каркаса. Каркас собирают вязальной проволокой, соблюдая защитный слой и непрерывность на углах.
- Закладные элементы. Под мауэрлат, обвязку и коммуникации заранее ставят анкеры и закладные детали — после заливки их уже не добавить.
- Бетонирование. Бетон подают и укладывают равномерно по длине, не сбрасывая с высоты и не создавая «горку» в одном месте.
- Уплотнение. Каждый слой бетона прорабатывают глубинным вибратором. Перевибрировать тоже вредно — состав расслаивается.
- Уход за бетоном. Пояс накрывают и выдерживают во влажном состоянии, защищая от солнца и ветра. Сроки распалубки и нагружения определяет проект.
Утепление армопояса
Бетон в поясе — это полоса с высокой теплопроводностью, встроенная в стену с низкой. Через неё тепло уходит наружу, а в холодный период в этом месте появляется конденсат: стена в зоне пояса становится холоднее остальной плоскости и мокнет изнутри.
Что применяют на практике:
- Экструдированный пенополистирол снаружи. Ставится по наружной грани пояса и обычно продолжается утеплителем фасада.
- Минеральная вата. Подходит для систем вентилируемого фасада, где утеплитель закрывают экраном.
- Вкладыш в U-блоке. Утеплитель укладывают внутрь лотка до бетонирования — компактное решение без отдельного контура.
- Облицовка с вентзазором. Пояс утепляют, а облицовочный кирпич или панели ставят через воздушный зазор.
Чего делать не стоит — утеплять пояс только изнутри. Такой утеплитель сдвигает точку росы в толщу стены и работает в обратную сторону: наружная часть остаётся холодной, а влага конденсируется ближе к помещению.
Ошибки и их цена
| Ошибка | Последствие |
|---|---|
| Плоский каркас вместо пространственного, экономия на хомутах | Пояс хуже работает на изгиб, в поясе появляются трещины над опорами |
| Арматура лежит на опалубке, защитный слой отсутствует | Коррозия арматуры, со временем — снижение несущей способности и разрушение бетона |
| Слабые стяжки и подкосы опалубки | Щиты выдавливает, бетон уходит, геометрия пояса нарушена |
| Заливка частями без рабочего шва по проекту | Слабые стыки, в которых виден разрыв монолита |
| Отсутствие утепления | Мостик холода, конденсат, плесень по линии пояса |
| Крепление мауэрлата к газобетону или к тонкому слою бетона | Кровля теряет жёсткое основание, крепёж расшатывается под ветровой нагрузкой |
| Бетон без уплотнения | Раковины и пустоты, открытые участки арматуры, снижение прочности |
Контраргументы: можно ли без армопояса
«Одноэтажному дому пояс не нужен»
Этажность — не главный критерий. Если кровля опирается на мауэрлат, который нужно закрепить в кладке, или в стене есть широкие проёмы, пояс играет роль жёсткой обвязки. Решение принимает проектировщик, но «один этаж» само по себе не отменяет пояс.
«Пояс — это лишний бетон и лишние деньги»
Пояс добавляет расход, но ремонт трещин в кладке и переделка узла опирания обходятся дороже. При этом есть решения дешевле монолита в опалубке — тот же пояс в доборных блоках.
«Можно сделать пояс ниже и уже»
Высота и ширина пояса — расчётные величины, они связаны с пролётом и нагрузкой. Уменьшение сечения «на глаз» снижает несущую способность именно там, где она нужна.
«Утепление необязательно, если стена толстая»
Толщина стены не меняет теплопроводность бетона. Пока пояс проводит тепло лучше кладки, он остаётся мостиком холода.
Сколько это стоит
Стоимость армопояса складывается из пяти частей: бетон, арматура, опалубка или U-блоки, утеплитель и закладные, плюс работа и доставка. Правильнее считать не «цену пояса», а влияние на общую смету строительства дома из газобетона.
На итог влияют:
- периметр стен и количество поясов;
- выбранное решение — опалубка, доборные блоки или U-блоки;
- класс бетона и объём, от которого зависит цена с завода;
- сложность геометрии: эркеры, уступы, высотные перепады;
- необходимость подъёма бетона на высоту и подъезд для миксера.
Смету корректно считать после проекта: без сечений и объёмов любая цифра — это предположение.
Вопрос — ответ
Нужен ли армопояс одноэтажному дому из газобетона?
Если по стенам опираются плиты перекрытия, балки или мауэрлат, пояс нужен почти всегда: газобетон плохо работает на изгиб и точечные нагрузки. Для лёгкой кровли по деревянным стропилам решение принимает проектировщик — иногда достаточно локального усиления под опорами.
Сколько армопоясов делают в доме?
Обычно один или два: подкровельный под мауэрлат, межэтажный при втором этаже и цокольный по верху фундамента. Точное количество зависит от этажности и конструктивной схемы дома.
U-блоки или съёмная опалубка — что выбрать?
U-блоки быстрее монтируются и сразу дают готовую наружную поверхность, но дороже. Съёмная опалубка дешевле в материале, но требует больше ручного труда и времени на сборку и разборку.
Нужно ли утеплять армопояс?
Да, если стена утеплена или пояс выходит на улицу. Бетон проводит тепло лучше газобетона, поэтому неутеплённый пояс становится мостиком холода и точкой конденсата.
Можно ли заливать армопояс частями?
Технологически заливка в один приём предпочтительнее: монолитная балка работает как единое целое. Если без перерыва не обойтись, рабочий шов устраивают по проекту и в месте, где он не ослабит конструкцию.
Через сколько можно нагружать армопояс?
Бетон набирает прочность постепенно, полную проектную — за 28 суток. Сроки распалубки и начала последующих работ зависят от класса бетона и температуры, поэтому их назначает проект.
Заключение
Армопояс — это узел, который связывает газобетонную кладку в единую систему и защищает её от точечных нагрузок, которые газобетон не любит. Способ устройства — опалубка, доборные блоки или U-блоки — выбирают по бюджету, срокам и требуемой геометрии, а вот сечения, класс бетона и армирование всегда считают.
И последнее: пояс почти всегда идёт в паре с утеплением. Если сделать монолит без утеплителя, дом получит прочную, но холодную стену с конденсатом по линии пояса.
